시설정보

구분 시설현황
공연장 객석수 고정좌석 : 546석
장애인석 : 6석
총 좌석수 : 552석
  • - DRAW & COVER CURTAIN: 4개조 21m
  • - APRON LIGHT: 14.4m
  • - SUSPENSION & UPPER HORIZONT LIGHT : 4개 16.8m
  • - 조명회로수 : 144 R/D: 28 DIRECT: 2
  • - 전력: 304.2KW
무대크기 무대 131㎡ 측무대 75㎡

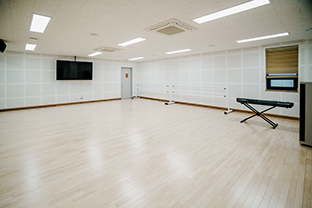

연습실 대 : 80㎡ / 소 : 58.48㎡
분장실 남 : 46.83㎡ / 여 : 88.3㎡
갤러리 갤러리 154.3㎡
작업실 56.12㎡
수장고 34.12㎡
공연장단면도 보기 공연장평면도 보기 상부리스트 보기 음향단면도 보기 음향 Block Diagram 조명회로도

극장정보

1.일반정보 General Information 테이블

1.일반정보 General Information
비고 Remarks
이름 Name 극장명 Name of Auditorium 금나래아트홀(Geumnarae Art Hall)
주소 Address 주소 Address 금천구 시흥대로 73길 70 (70.siheung-daero73-gil Geumchon-gu)
우편번호 Zip Code 08611
시 City 서울특별시(Seoul)
국가 Country 대한민국 (Republic of Korea)
일반 General 개관일 Opened on 2008. 10.18 (18. October. 2008)
운영 주체 Governing Body 재단법인 금천문화재단
극장형식 Type of Auditorium ☑ 프로시니엄 Proscenium
□ 상자형 Black Box
□ 원형 In-the-Round
□ 돌출형 Thrust
□ 가변형 Variable
무대크기 무대 314.05㎡
166.88㎡, 측무대 147㎡
연습실 대) 80㎡ 소) 58.48㎡
분장실 남) 36.89㎡ 여) 78.3㎡
객석 면적 441㎡
객석규모 Capacity 552(일반석 Genaral 546, 장애인석 Handicapped 6)
객석형태 Type of Seating 단층 3열 구조
전화 Telephone 국가번호 Country Code 82
지역번호 Prefix/Area Code 02
대표전화 General Phone 02-2627-2981
인터넷 Internet 홈페이지 Homepage https://gcfac.or.kr
비고Remarks
2. 작업 방침 Working Policy 테이블

2. 작업 방침 Working Policy
부터 From 까지 To 비고 Remarks
작업시간
Working Hours		 오전 A. M. 9 12
중식 Lunch Time 12 13 조정 가능 Flexible
오후 P. M. 13 18
석식 Dinner Time 18 19 조정 가능 Flexible
야간 Night Time 19 22 근로기준 여건에 따라 변경될수 있음
기타
Miscellaneous		 구내식당영업시간 Opening Time of Canteen 12:30 13:30
- -
소방규정
Fireproof Policy		 화약류 및 화기 사용 시 극장 측과 협의 후 결정
Use of any gunpowder or fire should be consulted with and approved by the theatre in advance
무대 장치에 대한 방염처리 및 방염필증 제출
Inflammable sets should be treated with fireproof and be certified
무대안전사항
Stage security		 1. 무대에 반입 반출되는 모든물품은 사전협의를 거쳐야한다.
2. 작업시간 엄수하며 공연장 작업은 공연장 감독의 입회하에 진행가능 합니다
3. 무대에서 사전 승인되지 않은 위험물또는 인화물 사용을 금합니다
4. 무대위 음주, 흡연, 음식물 섭취 등을 금합니다
5. 무대작업시 맨발 또는 슬리퍼 착용을 금합니다
6. 화재 및 비상사태 발생시 안내방송 지시에 따라 행동해 주시기 바랍니다
7. 리허설 및 공연 종료후 사용공간에 대한 정리정돈을 하여주시기 바랍니다
무대 물품 반입
Bring stage goods		 5톤이하 화물 차량 - 지상 1층 화물용 엘리베이터 사용
(무대와 같은 높이로 무대 후면으로 반입이 가능 합니다)
E/V 사양 : 출입문 (W1700 * H2200)
내부 (W1800 * D3200 * H2650)
E/V최대하중 : 2000KG
비고 Remarks ※근로기준법 (주 52시간 초과 근무 금지)로 인해 야간근무 시간이 변경될수 있습니다.
1일 최대 작업 및 대관 시간은 10시간을 초과 할수 없습니다.
3. 객석과 로비 Auditorium and Lobby 테이블

3. 객석과 로비 Auditorium and Lobby
좌석수
Seating Capacity		 1층 1st 546
2층 2nd -
시야방해석 6
장애인석 Handicapped Seats 6
보조객석 Portable Chairs 8(탈착식)
객석 운영 방침
Audience Policy		 객석개방시각 House Opening Time 공연 시작 30분 전(협의 가능) 30 minutes before the performance (Consultation with the company)
입석방침 Standee Policy 불가 N/A
지각입장방침 Late Comers Policy 협의 후 결정 Consultation with the company
사진촬영 방침 Photographing Policy 불가 N/A
스태프 출입증 Staff's Name Tag 없음
로비
Lobby		 매표소 Box Office O
물품보관소 Cloak Room O
디스플레이 방침 Display Policy ☑ 포스터 Poster
☑ 포토존 현수막 photo wall
☑ 현수막 Placard
☑협의 필요 Consultation with the company
공연 모니터 Show Monitor Screen 2(B2)
관객 교통
Transportation		 지하철 by Subway 지하철 1호선 금천구청역 Metro Line 1 Geumcheon District Office
버스 by Bus Bus no.(1, 2, 4, 7, 8...,)Green Bus Get off at Geumcheon-gu Office
주차
Parking		 주차용량 Capacity 약280대 (about 280 parking spaces)
주차비 방침 Parking Fee 최초 1시간 무료, 이후 10분당 500원
※ 10분 미만은 10분으로 간주하여 징수
(1-hour free parking, 500won per 10 mins)
비고 Remarks
4. 그래픽 홍보 Graphics and Display 테이블

4. 그래픽 홍보 Graphics and Display
인쇄물
Printed Material		 로고 방침 Logo Policy 없음
티켓양식 Ticket Form -
인쇄물에 관한 방침
Printed Material Policy		 티켓에 제목, 일시, 장소, 좌석번호, 입장료, 공연관람 시 주의사항 명기
Performance title, date &time, venue, seat number, ticket prices, notice printed on tickets
설치물
Display Material		 위치 Location 규격 Size (mm) 수량 Q'ty 비고 Remarks
현수막 Placards -무대 상부 플랜카드 바텐- 14000*900 - 1 -
포토월 현수막 -로비 3000*1800 1 사전협의
대형포스터 Posters 로비 좌우 포스터 게시대
Poster post		 A2
420*594		 2
안내데스크 앞면
Front of information desk		 A2
420*594		 8
로비 게시판
Poster board by entrance		 3000*930 1
5. 무대 기본 치수 Key Dimensions 테이블

5. 무대 기본 치수 Key Dimensions
단위(mm)
Unit		 비고 Remarks
무대 기본치수 무대(가로14800*높이7700*깊이11200)
너비 (중심선부터)
Width from Center Line		 프로시니엄아치 to Proscenium 14000 중심선으로부터 양쪽 7400
포탈 최소 상태 to Min. Portal Opening -
포탈 최대 상태 to Max. Portal Opening -
무대 좌측 벽 to Stage Left Wall 5500
무대탑 좌측 벽 to Left Wall Side-stage 5500
무대탑 좌측 갤러리 to Left Fly Gallery 10400
무대 우측 벽 to Stage Right Wall 5501
무대탑 우측 벽 to Right Wall Side-stage 5501
무대탑 우측 갤러리 to Right Fly Gallery 10360
장치봉 끝(기본 상태) to End of Pipe 16800
장치봉 끝(확장 상태) to End of Extended Pipe -
깊이 (영점선부터)
Depth from Zero Line		 뒷무대 뒷벽선 to Back Wall Rear stage 10750
무대탑 뒷벽선 to Back Wall Fly Tower 10750
무대탑 뒷갤러리 to Back Gallery -
마지막 라인세트 to Last Line Set 8677
하늘막 to Cyclorama 9300
첫 라인세트 to First Line Set 1925
방화막 뒷선 to Back-side of Fire curtain -
방화막 앞선 to Front-side of Fire curtain -
무대 앞선 to Front of Stage -1950
피트 앞선 to Front of Pit -1950
높이 (영점면부터)
Height from Zero Plane		 프로시니엄아치 to Proscenium 6300
포탈 하단 최고 상태 to Max. Portal Height 6300
포탈 하단 최저 상태 to Min. Portal Height 6300
그리드 상면 to Top of Grid 17044
그리드 하면 to Underside of Grid 13360
그리드 상부 공간 to Height above Grid 3700
장치봉 상한고 Max. Batten out Height 11500
장치봉 하한고 Min. Batten in Height 제한없음
무대좌측 갤러리 하면 통과높이
Clearance under SL Gallery		 8400
무대우측 갤러리 하면 통과높이
Clearance under SR Gallery		 8400
무대뒷면 갤러리 통과높이
Clearance under Back Gallery		 -
뒷무대 그리드 하면
to Rear Stage Underside of Grid		 -
뒷무대 장치봉 상한고
to Rear Stage Max. Batten out Height		 -
무대지하실 천장(최저부) to Trap Room Ceiling -
무대지하실 바닥 to Trap Room Floor -
객석 바닥 to Audience Level 1100
무대방향
Stage Direction		 중심선 Center Line 프로시니엄을 이등분한 점으로부터 무대앞선 혹은 영점선에 직각인 선을 연장한 것
영점선 Zero Line 프로시니엄아치의 뒷무대쪽 좌우 꼭지점의 연결선. 본무대선(PL, Plaster Line)과 동일
영점면 Zero Plane 영점선에서의 수평면. 평무대에서는 무대바닥. 높이의 기준면.
무대좌측 Stage Left 객석을 향해 무대에 선 배우의 왼쪽
무대좌측 Stage Left 객석을 향해 무대에 선 배우의 왼쪽
무대우측 Stage Right 객석을 향해 무대에 선 배우의 오른쪽
무대앞쪽 Downstage 객석을 향해 무대에 선 배우의 앞쪽
무대뒤쪽 Upstage 객석을 향해 무대에 선 배우의 뒤쪽
비고 Remarks
6. 상부 설비 일람표 Line set Schedule 테이블

6. 상부 설비 일람표 Line set Schedule
명칭 Name 중심위치 From ZL(mm) 길이Length(mm) power (kw x p) 허용하중S.W.L.(kg) 트러스/파이프Truss or Pipe 작동방식Type 속도Speed(m/min) 비고 Remarks
현수막 바텐
(Placard Batten)		 980 14400 2.2kw x 4p 350 직입기동 17
앞무대조명
(Apron Light)		 600 14400 3.75kw x 6p 800 직입기동 12
끌막 1
(#1 Draw Curtain)		 1040 21000 2.2kw x 4p(up,dw) 0.75kw x 4p(op,cl) 400 UP/DW OP/CL 17 높이(H)
8000
조명바텐1
(no1. suspension light batten)		 1569 16800 3.75kw x 6p 800 직입기동 12
장치봉 1
(no.1 Set Batten)		 1950 16800 11kw x 4p 650 O 직입기동 0~60
천장 음향반사판 1번
(no1. upper sound reflection board)		 2300 14200 3.75kw x 6p 1500 O 직입기동 8 높이(H)
2989
롤스크린
(roll screen)		 2979 6000 2.2kw x 4p (370w) 800 직입기동 12/6 높이(H)
6500
끌막 2
(#2 Draw Curtain)		 3354 21000 2.2kw x 4p(up,dw) 0.75kw x4p(op,cl) 400 UP/DW
OP/CL		 17/20 높이(H)
8000
장치봉 2
(#2 Set Batten)		 3704 16800 11kw x 4p 650 O 직입기동 0~60
조명바텐 2
(no2. suspension light batten)		 4054 16800 3.75kw x 6p 800 직입기동 12
장치봉 3
(#3 Set Batten)		 4414 16800 11kw x 4p 650 O 직입기동 0~60
장치봉 4
(#4 Set Batten)		 4768 16800 11kw x 4p 650 O 직입기동 0~60
천장 음향반사판 2번
(no 2. upper sound reflection board)		 5287 12550 3.75kw x 6p 1500 O 직입기동 8 높이(H)
2989
끌막 3
(#3 Draw Curtain)		 5925 21000 50 400 UP/DW
OP/CL		 17 높이(H)
8000
장치봉 5
(#5 Set Batten)		 6275 16800 11kw x 4p 650 O 직입기동 0~60
조명바텐 3
(no3. suspension light batten)		 6779 16800 3.75kw x 6p 800 직입기동 12
장치봉 6
(#6 Set Batten)		 7276 16800 11kw x 4p 650 O 직입기동 0~60
장치봉 7
(#7 Set Batten)		 7577 16800 11kw x 4p 650 O 직입기동 0~60
하늘막 상단 조명
(upper horizont light batten)		 8027 16800 3.75kw x 6p 800 직입기동 12
하늘막 덮개 커튼
(horizont cover curtain)		 8377 21000 50 400 UP/DW
OP/CL		 17 높이(H)
8000
장치봉 8
(#8 Set Batten)		 8677 16800 11kw x 4p 650 O 직입기동 0~60
하늘막
(#1 Cyclorama)		 9277 19600 50 FIXED 높이(H)
8700
비고 Remarks -
7. 하부무대 Down Stage System 테이블

7. 하부무대 Down Stage System
승강무대
Stage Lift		 품명 규격 동력
no1. stage lift
(1번 승하강 무대)		 10,000L x 1,200W
(기어드 링크 방식)		 4.0KW X 4P
no2. stage lift
(2번 승하강 무대)		 10,000L X 1,500W
(기어드 링크 방식) 		4.0KW X 4P
8. 무대 기자재 stage material 테이블

8. 무대 기자재 stage material
무대 덧마루 rigid platform 규격 standard 크기 size (mm) 수량 Quantity
3*9 900×2700×150 10
3*6 900×180×150 36
3*3 900×900×150 4
1.5*1 450×300×150 70
그랜드 피아노 piano sauter concert 275 (Germany) 1
연주용 의자 아우름 cbm-10 450×430×430 50
보면대 wenger. 클래식 50 최저높이- 650
최고높이- 1240
무게 2.5kg
상판 340×510 		38
지휘자 보면대 아우름 m1500 최저높이 -1220
최고높이 -1395
상판 405×790 		1
콘트라 베이스 의자 아우름 cb-168 높이 700
무게 6.3kg		 5
댄스플로어 Gerriets VARIO (Germany) 16m×1.6m
두께 1.2mm
검정 회색 양면		 7
퍼포먼스 타일 staff gear
performace tile		 910×910. 두께 2mm 200
음향반사판 sound reflection board Stage Right 깊이 8m 가로(전14m, 후11m) 상부 2 set
측면 8set
스크린 Gerriets projection screen (w)12m × (h)6m
재질-pvc.
선명도 1.00gain 이상
프론트 리어 겸용 		1
무대 에어컨 케리어 cp-a1505ax 냉방면적 :381.8m2 1
9. 조명시스템 정보 Lighting System Information 테이블

9. 조명시스템 정보 Lighting System Information
비고
콘솔
Console		 제조사 Manufacturer MA LIGHTING -
모델명 Model MA2 Light -
선택사양 Option 1 -
선택사양 Option 2 -
출력회로수
Q'ty of Out Channels		 512 -
DMX포트수
Q'ty of DMX Universe(Port)		 6 -
백업 콘솔
Backup Console		 - -
객석 조명 입력
House Light Control		 ☑ 가 Yes □ 불가 No
외부인 조작
Equipment may be operated by technicians of the company		 ☑ 가 Yes □ 불가 No
객석 이동
Movability to the auditorium		 ☑ 가 Yes □ 불가 No
객석부 콘솔용 신호
DMX in the auditorium		 ☑ 있음 Yes □ 없음 No
객석부 이동시 인터컴
Intercom in the auditorium		 □ 있음 Yes ☑ 없음 No
비고 Remarks
디머
Dimmers		 제조사 Manufacturer strand Light -
모델명 Model C21 Rack -(Remote Controller)
고정회로 Fixed Dimmers 수 Quantity 용량 w 수 Quantity 용량 w
142 5000 50 5000
다이렉트 전환 가능 Switch to the direct □ 가 Yes ☑ 불가 No
자유회로
Free Dimmers		 수 Quantity 용량 w 수 Quantity 용량 w
- - 비고 참조
Refer to the remarks
다이렉트 전환 가능
Switch to the direct		 □ 가 Yes ☑ 불가 No
외부장비 연결 Can be connected to the board of the company ☑ 가 Yes □ 불가 No
여분의 DMX 단자 Extra DMX Connections □ 가 Yes ☑ 불가 No
다이렉트 RD(Road direct) 수 Quantity 용량 w 수 Quantity 용량 w
40 200000 - -
비고 Remarks Spare RD29~40
회로 위치
Circuit Position		 회로 번호 Circuit No. 위치 Location 수 Quantity 용량 w 비고 Remarks
1~18 &RD1~4 조명봉 1 #APRON Light Batten 18 90000 DMX(5pin)
19~36 &RD5~8 조명봉 2 #1 Light Batten 18 90000 DMX(5pin)
37~54 &RD9~12 조명봉 3 #2 Light Batten 18 90000 DMX(5pin)
55~64 &RD13~16 조명봉 4 #3 Light Batten 18 90000 DMX(5pin)
65~72 조명봉 5 # Sky CYC. Light 8 40000 DMX(5pin)
73~92 천장투광실 1 #1 Ceiling Room 20 100000 DMX(5pin)
93~96 좌측 측면투광실Box Boom-Left Side 4 20000 DMX(5pin)
97~100 우측 측면투광실 Box Boom-Right Side 4 20000 DMX(5pin)
RD17~19 좌측 플로어포켓 1 #1 Floor Pocket- USL 3 15000 DMX(5pin)
101~104 좌측 플로어포켓 1 #1 Floor Pocket-Left Side 4 20000
105~108 좌측 플로어포켓 2#2 Floor Pocket-Left Side 4 20000 DMX(5pin)
109~112 좌측 플로어포켓 3 #3 Floor Pocket-Leftt Side 4 20000
113~116 좌측 플로어포켓 4 #4 Floor Pocket-Left Side 4 20000
RD20~22 좌측 플로어포켓 2#2 Floor Pocket- DSL 3 15000 DMX(5pin)
RD23~25 우측 플로어포켓 1 #1 Floor Pocket- USR 3 15000 DMX(5pin)
117~120 우측 플로어포켓 1 #1 Floor Pocket-Right Side 4 20000
121~124 우측 플로어포켓 2#2 Floor Pocket-Right Side 4 20000 DMX(5pin)
125~128 우측 플로어포켓 3 #3 Floor Pocket-Right Side 4 20000
129~132 우측 플로어포켓 4 #4 Floor Pocket-Right Side 4 20000
RD26~28 우측 플로어포켓 2#2 Floor Pocket- DSR 3 15000 DMX(5pin)
133~136 천장음향반사판 Acoustic Shell-Ceiling 4 20000
137~142 객석조명 House Light 6 30000
보조전원 공급시설
Company Switch		 위치Location 수 Quantity 전력량 Ampere 전기배전 방식
Electric power distribution		 거리(영점까지)
Distance(from Zero Point)		 비고 Remarks
- - - - -
비고 Remarks
10. 음향시스템 Sound System Information 테이블

10. 음향시스템 Sound System Information
음향조정실 Control Room System
제조사 Manufacturer / 모델 Model 입력 Input (ch) 출력 Output (ch) 수량
Quantity		 비고
Remarks
콘솔 Console Yamaha MC7L 48 16 1
메인 스피커 Main Speakerr
위치 Location Left Right
제조사 Manufacturer / 모델 Model Electro-voice Line Array Electro-voice Line Array
수량 Quantity 6 6
Moveable 불가능 불가능
매인 앰프
Main SAmplifier		 제조사 Manufacturer / 모델 Model Electro-voice
수량 Quantity 6
Detachable -
연결
Connection		 Output from
Re-patchable
고정프로세서
Connected Processor		 Type Speaker Controller(Main Speaker) Speaker Controller(Main Speaker)
모델 Model EV-DX38 EV-DX38
형식 Type 제조사 Manufacturer / 모델 Mode 수량
Quantity		 비고
Remarks
효과
Effects / Out Board Equipment		 Graphic Equalizer
Compressor Limiter
Multi Effect Processor
재생장비
Reproduction Devices / Recorder / Editor		 Compact Disk Player DENON DN-4500 1 DUAL
Cassette Player
기타
Miscellaneous		 - - -
- - - -

무대장비

음향장비

조명장비

열림

TOP
